По способу установки точечные приборы освещения подразделяются на два типа:

1. Встраиваемые . Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
2. Накладные . Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

• G5.3 (для галогеновых и светодиодных ламп);
• GX53 (led и энергосберегающие);
• G9 (галогенные и светодиодные для накладных светильников).

Как подключить светодиодный светильник с 3 проводами. Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами?  Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

• Возьмите отвертку индикаторного типа или указатель напряжения.
• Включите две клавиши от выключателя.
• По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
• Поставьте отметки маркером на провода.

Отключите выключатель. Требуется проверить все три провода снова, и лампа ни в коем случае не должна загораться.

• Подключите по очереди фазные провода от осветительного прибора к помеченным проводам фазы электрической проводки, а еще соедините нулевые провода. Требуется соединить все посредством клеммной колодки или на скрутку с применением изолирующих колпачков или даже изолирующей ленты.
• Проверьте работу люстры, и по очереди включайте обе клавиши.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как установить накладной светодиодный светильник на натяжной потолок. Виды светильников

Рассмотрим наружное размещение лампочки. В таком случае она опускается ниже уровня потолка, отделяясь от него платформой. Накладные приборы по способу крепления аналогичны традиционной люстре. Они наиболее предпочтительны, поскольку лампочка размещается не в замкнутом пространстве, что способствует естественному охлаждению.

Конструкции с наружными лампочками не оказывают негативного воздействия на долговечность потолка, характеризуются высокой яркостью, гораздо лучше освещают помещение за счет расширенного угла рассеивания. Недостаток один – корпус светильника не прячет защитного термокольца, из-за чего страдает эстетика.

Осветительные приборы с внутренним расположением лампочки прячутся внутрь потолка, располагаясь выше его уровня. В зависимости от модели корпус может слегка выступать за уровень конструкции или полностью утопать в ней. При наружном изучении натяжного потолка видна лишь видимая часть корпуса светильников – декоративное кольцо или защитное стекло.

Устанавливать подобные изделия не рекомендуется. Поскольку лампочка спрятана внутрь потолка, то исключается естественное охлаждение. Прибор быстрее нагревается, отдавая тепловую энергию потолку и термокольцу. Со временем разрушается натяжная конструкция. К недостаткам добавим узконаправленные световые пучки, из-за чего отсутствует возможность освещения большой площади. Технически неверный монтаж приведет к непоправимым изменениям внешнего вида, параметров и свойств натяжного потолка.

Несмотря на данные рекомендации, в большинстве ситуаций выбор делают в пользу точечных светильников с внутренним расположением лампочки. Точечные пучки света под определенным углом изменяют привычное падение теней от предметов в комнате, что позволит создать уникальную и необычную экспозицию. Правда, в таком случае запрещается использовать литые светильники (только штампованные).

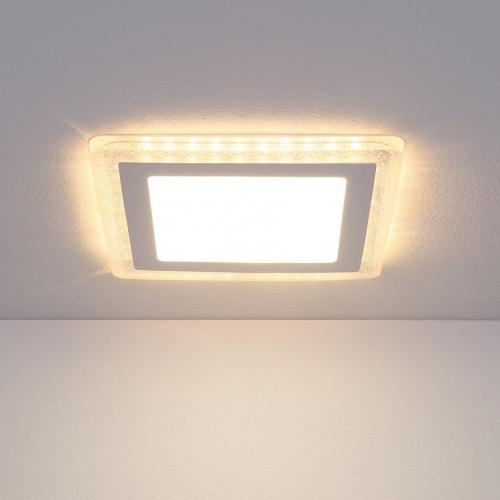

Как установить светодиодный светильник на потолок. Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды – полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения). При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток. Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

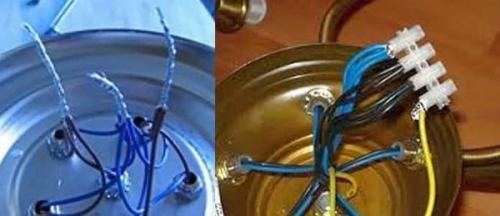

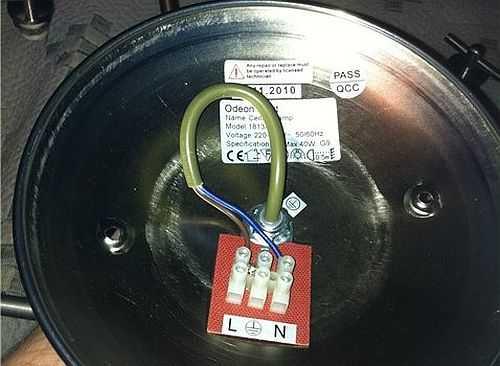

Как подключить светодиодный светильник с двумя проводами. Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.



  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

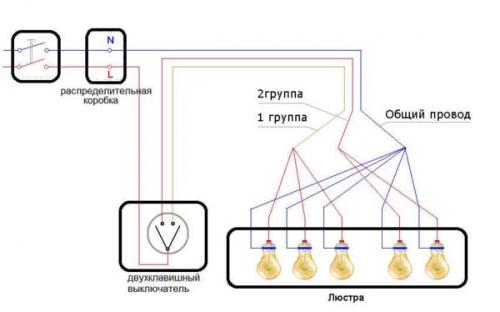

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

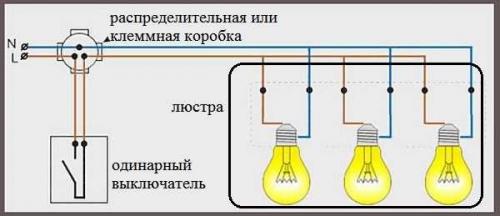

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Как повесить светодиодный светильник на натяжной потолок. Содержание

Как правило, в доме используется два типа освещения: основное и подсветка. Основным источником освещения может быть потолочный светильник: растровый, люминесцентный или светодиодный, расположенный по центру комнаты. Встраиваемые точечные светильники и светодиодные ленты применяются в качестве дополнительного источника освещения — подсветки. С натяжными потолками можно использовать практически любые осветительные приборы, но из-за чувствительности к нагреву ПВХ пленки, существует ограничение мощности ламп (накаливания до 60 Вт, галогенные — до 36 Вт). Установка светильников в натяжной потолок производится по заранее спланированной схеме, при этом учитывается планировка комнаты и необходимая общая освещенность.

Места крепления светильников необходимо заранее подготовить (до монтажа натяжного потолка) и подвести к ним электропроводку.

Выбирая люстру, следует руководствоваться не только личными предпочтениями, цветовой сочетаемостью и стилистическим созвучием осветительного прибора с остальными элементами интерьера. Прежде всего, важно соответствие следующим требованиям:

• основание люстры не должно нагреваться;
• лампы должны помещаться внутри плафонов, иметь боковое или нижнее направление.

По возможности старайтесь избегать сложных конструкций. Очень желательно использование энергосберегающих ламп.

Подготовка места крепления люстры перед монтажом натяжного потолка зависит от конструктивных особенностей крепления той или иной модели. Существует несколько способов крепления.

Традиционный способ, существовавший еще до массового применения натяжных потолков, он знаком практически всем и до сегодняшнего дня является самым надежным. Суть способа в том, что люстра подвешивается на металлический анкер или крюк, вмонтированный в плиту перекрытия еще при строительстве дома.

Необходимо лишь подобрать крюк нужной длины, убедиться в его прочности и соответствии уровню потолка (крюк должен находиться выше уровня пленки, чтобы между чашкой люстры и потолком не было видимого зазора).

Светильник с монтажной планкой и понижающим трансформатором

В этом случае люстра крепится на специальную монтажную планку (входит в комплектацию люстры). Необходимо изготовить деревянное основание, высота которого определяется по уровню расположения пленки натяжного потолка. Такое основание следует прочно закрепить на основном потолке при помощи дюбелей и саморезов. Для сверления отверстий под дюбеля используют перфоратор. К этой основе впоследствии нужно прикрепить монтажную планку люстры.

Крестообразная пластина для крепления люстры фиксируется с помощью дюбелей и саморезов

Таким способом осуществляется крепление люстр больших размеров. Крестообразная пластина изготавливается из куска фанеры, к которому прикрепляются ножки из жести. Ножки надежно крепят к потолку, благодаря их гибкости производится регулировка высоты пластины. По центру пластины — отверстие для проводов.

Пластина для крепления люстры, положение осветительного прибора регулируется посредством сгибания жестяных ножек

Имеет смысл приобретение точечных светильников еще до установки натяжного потолка, в таком случае есть возможность соизмерить длину точечного светильника с расстоянием между базовым и натяжным потолком (в случае необходимости установки точечных светильников, натяжной потолок должен быть ниже базового не менее, чем на 6 см). В точечных светильниках применяются люминесцентные, светодиодные, галогенные и лампы накаливания.

В нашем случае лучше всего подойдут точечные светильники с дополнительной термоизоляцией, или же люминесцентные и светодиодные источники света, так как они меньше всего нагреваются.

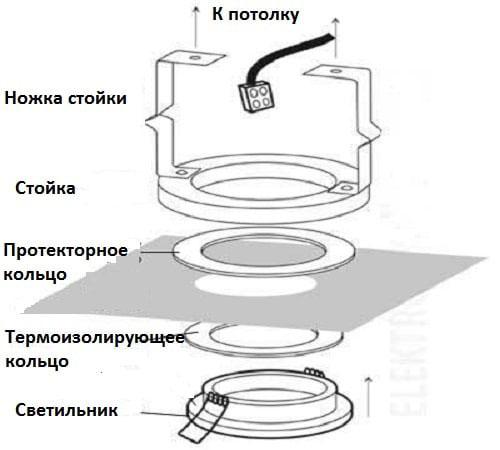

Схема монтажа точечного светильника в натяжной потолок

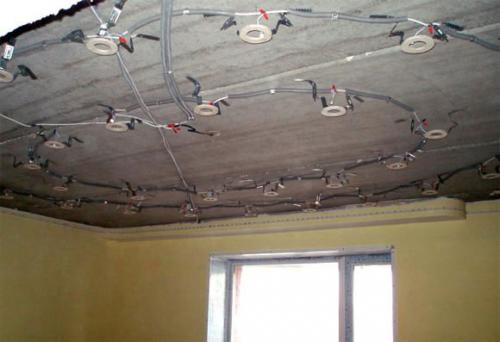

Перед монтажом потолка необходимо выполнить подготовительные работы — прокладку провода и установку креплений для светильников. В случае использования ламп напряжением 12В — предусмотреть место для размещения понижающего трансформатора. В местах установки точечных светильников к базовому потолку крепятся специальные подвесы на металлических пластинах, что дает возможность отрегулировать их высоту — нижняя плоскость подвеса должна располагаться на уровне натяжного потолка.

После проведения подготовительных работ монтируется натяжной потолок, на места, где необходимо сделать отверстие в пленке приклеивается специальное пластиковое кольцо, когда клей прочно «схватится», пленку в центре кольца следует аккуратно вырезать канцелярским ножом. Далее через полученное отверстие достают заранее проложенные провода и подсоединяют их к светильнику специальными контактами. Затем следует установка осветительного прибора способом, соответствующим его конструкции.

Монтаж светильников в натяжной потолок требует аккуратности, точности, определенных знаний и навыков. Такую работу можно доверить лишь профессионалу своего дела.

Источник: https://natyazhnye-potolki.aystroika.info/stati/ustanovka-svetodiodnogo-svetilnika-na-natyazhnoy-kak-podklyuchit-svetilniki-v-podvesnom

Как установить светильник в натяжной потолок без платформы. Варианты крепления

Перед натягиванием потолка в точке монтажа устанавливается закладная платформа. Ее наличие обязательно для большинства разновидностей крепежных систем.

Но можно изготовить самому из куска фанеры или ДСП. Для этого нужно вырезать квадрат или круг диаметром 40–50 см с отверстием в центре диаметром 10 см.

Крепится платформа посредством П-образных металлических профилей, прикрученных к ней саморезами длиной 10–15 мм. Изгибом П-образников регулируется высота закладной, определяемая при помощи малярной нити, натянутой между противоположными стенами под потолком. Концы нити при этом устанавливаются под нижнюю границу профиля, к которому монтируется натяжной потолок, а платформа должна прилегать к нити вплотную, но ни в коем случае не выходить за ее границы, иначе полотно в этой области будет выпирать.

Нить в этом случае проходит там же, где будет располагаться ткань потолка. Таким образом, зазор между полотном и платформой должен быть минимальным. Наклон плоскости закладной регулируется отодвигая или подтягивая к центру П-образные крепежи. При этом нужно, чтобы профиль был установлен по уровню в двух горизонтальных плоскостях, иначе полотно в центре будет перекошено вместе с люстрой.

Наметив на бетоне точки крепления, нужно просверлить в них отверстия под пластиковые дюбели типа «быстрый монтаж» и прикрутить платформу шурупами. Кабель должен протягиваться в центральное отверстие и свисать с запасом в 25–30 см. Перед натягиванием потолка все провода свертываются и укладываются на платформу.

После установки закладной и монтажа полотна в нем необходимо прорезать отверстие под проводку и крепежи. Делается это в центре крепления, которое определяется на ощупь.

Как установить точечные светильники в готовый натяжной потолок. Изготовление закладной для светильника

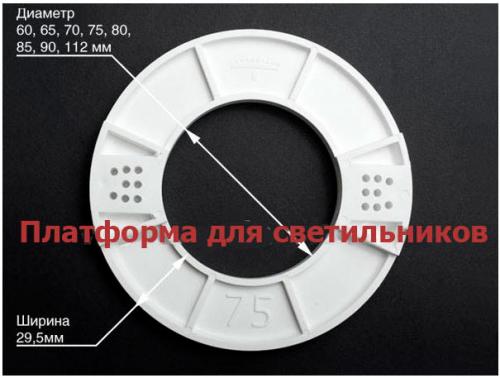

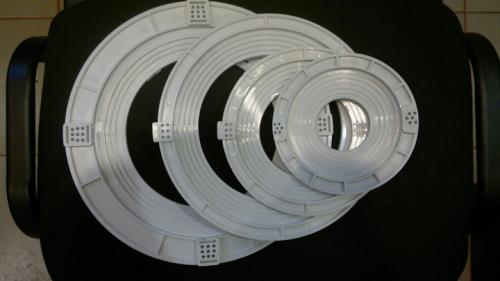

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

• универсальные

• под конкретный диаметр

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

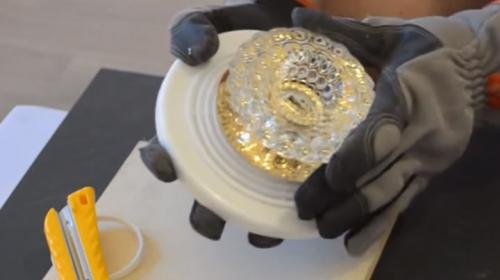

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

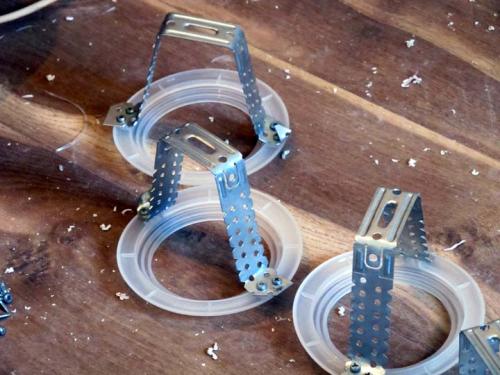

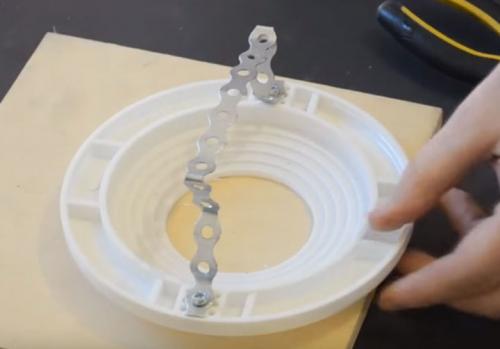

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

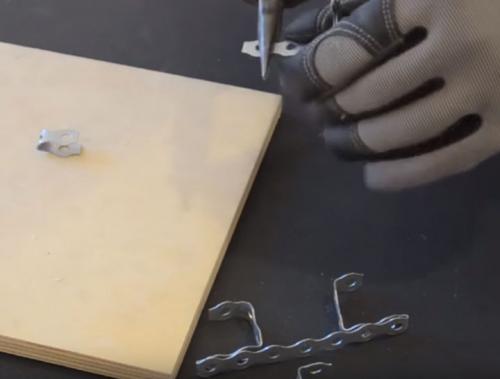

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

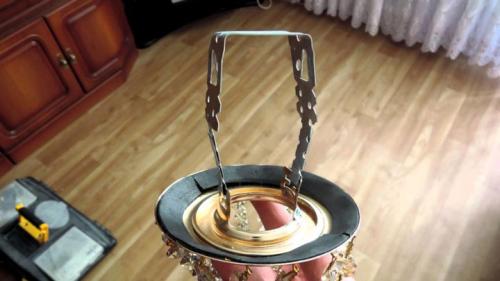

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

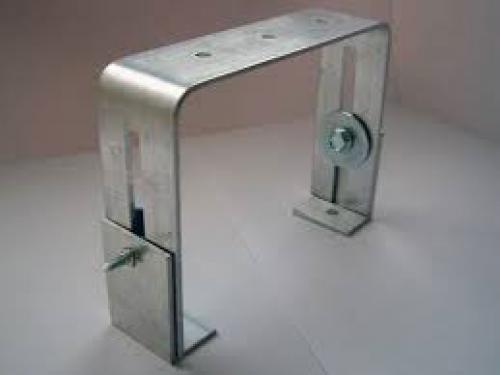

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

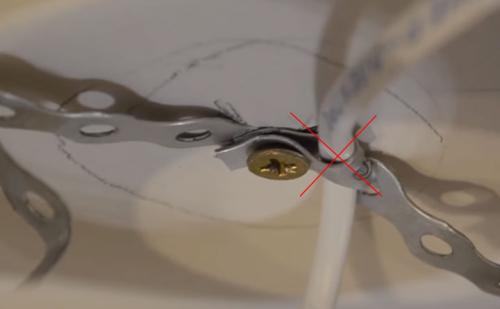

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.
