Монтаж стенового направляющего профиля. Этапы установки профиля к стене:

Монтаж стенового направляющего профиля. Этапы установки профиля к стене:

1. прежде всего необходимо точно наметить размещение подвесов, профилей. Можно это сделать на листочке или непосредственно на стене. Это позволит избежать ошибок, из-за которых придётся переделывать;
2. рейки для направления конструкции для ГКЛ крепятся дюбелями, размером в 8 мм., режутся они специальным инструментом;
3. на напольный профиль следует поставить метки, чтобы стоечные рейки стояли на одинаковом расстоянии друг от друга;
4. такую же зеркальную отметку нужно перенести на направляющие рейки потолка. Можно в этих целях использовать специальные инструменты для установления ровности поверхностей и конструкций. Ведь на данный момент не допустив минимальные погрешности, для избежания перевеса всей конструкции;
5. теперь приступаем к монтированию крепежных материалов для профиля или опор, потребуются дюбель 6 мм., рекомендуемое расстояние между соседними около 80 см. Теперь соединяем стоечный и направляющий профили по меткам, прикладываем подвес и намечаем будущие отверстия на стене. И перфоратором нужно просверлить отверстия, не трогая пока профили и подвесы;
6. после установки всех подвесов, вставляются все стоечные профили. Только теперь беремся за направляющие. Монтаж производится саморезом и просекателем;
7. стоечные фиксируются клопиками, специальная технология при использовании лески. Это позволит вычесть ровность конструкции максимально ровно;
8. когда вертикальные стоечные на месте, можно делать горизонтальные направляющие профили. Здесь понадобятся крабы для гипсокартона. Профили режутся на куски согласно выбранному шагу;
9. вставляются они строго перпендикулярно. Шаг между двумя соседними: 40-60 см. Крепят их саморезами, но для подстраховки использовать уровень, чтобы быть уверенными в точности и ровности конструкции.

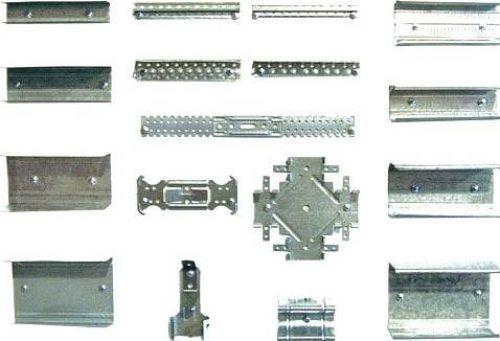

Крепление профиля между собой. Разновидности креплений

В продаже представлен широкий ассортимент крепежа для профилей гипсокартонных перегородок, которые помогают возвести надёжную конструкцию.

Все метизы и крепежные детали классифицируются на несколько категорий, отличаются техническими характеристиками, геометрическими размерами и другими параметрами . Ниже приводится подробное описание каждого из наиболее часто используемых на практике типов крепления для профилей каркаса перегородки из ГКЛ.

Вытяжные заклёпки

Классические метизы из стали, нижний конец изделия выполняется заострённым для беспрепятственного прохода сквозь соединяемые материалы. На боковой поверхности изделия нарезана резьба с увеличенным шагом и угловым профилем, что обеспечивает беспрепятственное закручивание метиза в тело любого оцинкованного профиля.

Вытяжные заклёпки выполняются в виде оцинкованного или алюминиевого основания, шаровидного тела и ножки для захвата обжимной цангой пистолета . При работе пистолета, шарик проникает в тело мягкого полого основания, деформирует его и обеспечивает надёжное крепление.
Особенности для стальных оцинкованных профилей: для стальных профилей повсеместно применяются классические саморезы, которые погружается в тело профиля без предварительно просверленного отверстия с помощью шуруповёрта с последующей затяжкой ручной крестовой или шлицевой отвёрткой.

Особенности для алюминиевых профилей: учитывая, что для алюминиевых деталей не рекомендуется применение саморезов, монтажники нередко прибегают к креплению профилей на заклёпки. Для устройства такого крепежа требуется отверстие, диаметр которого эквивалентен габаритам основания заклёпки.

Технические характеристики :

• диаметр головки – от 6,5 до 7,8 мм;
• ширина шлица – от 4,2 до 4,8 мм;
• диаметр резьбы – от 2,8 до 3,5 мм;
• высота головки – не более 4 мм;
• каждый метиз покрывается антикоррозионным составом.

Наиболее часто встречающиеся габариты :

• диаметр самореза варьируется от 2,5 до 3,2 мм;
• длина – от 25 до 32 мм.

Подробнее о саморезах для гипсокартона можно посмотреть в

Клопы и блошки

Короткие саморезы с пресс-шайбой, международная классификация метиза – LB, предназначены для эффективного соединения двух стенок или полок смежных профилей.

Особенности для стальных оцинкованных профилей: применяются для соединения пимокатов со стойками, перед затяжкой рекомендуется разметить место установки с помощью гвоздя или дрели с самым тонким сверлом.

Особенности для алюминиевых профилей: перед затяжкой самореза типа «Клоп» или «Блошка», рекомендуется предварительно просверлить отверстия в стенке или полке профиля, после чего установить метиз и затянуть его.

Обратите внимание. Отверстие должно быть на 1 мм меньше, чем внутренний диаметр метиза.

Технические характеристики :

• покрытие – оцинковка;
• глубина шлица – до 2,4 мм;
• d сверла для алюминиевых конструкций – 2 мм;
• d головки – 6,6 – 6,8 мм;
• высота головки – до 2 мм.

Наиболее часто встречающиеся габариты :

• диаметр метиза 3,5 мм;
• длина изделия – 11 мм.

Пластины

Плоские стальные оцинкованные элементы , предназначенные для соединения профилей в стык, а также для локального усиления стоек или импостов во время возведения несущего каркаса для гипсокартонной перегородки.

Особенности для стальных оцинкованных профилей: оцинкованные пластины, конфигурация которых полностью повторяет изгибы конструктивного элемента несущего каркаса перегородки, изготавливаются из чёрной стали с антикоррозионным покрытием, как правило, оснащаются отверстиями для удобной фиксации профилей на саморезы.

Особенности для алюминиевых профилей: пластины изготавливаются из того же материала, что и сами профили несущего каркаса.

Обратите внимание. Рекомендуется производить фиксацию элементов в заранее устроенные отверстия на вытяжные заклёпки или болтовые соединения с винтами и гайками.

Технические характеристики :

• изготавливаются из алюминия или оцинкованной стали;
• оснащаются отверстиями с диаметром от 2 до 4 мм;
• количество отверстий – от 8 до 16 шт;
• радиусы закруглений на углах – от 5 до 15 мм;
• раззеноковка отверстий на глубину до 2 мм;
• диаметр раззеновки от 5 до 7 мм.

Наиболее часто встречающиеся габариты :

• толщина – от 2 до 5 мм;
• длина – от 80 до 200 мм;
• ширина – от 40 до 60 мм.

Уголки

Ортогональные сопряжения для гипсокартонных профилей для формирования жёсткой ячейки при возведении каркаса. Оснащаются рёбрами жёсткости и отверстиями для саморезов или болтов .

Особенности для стальных оцинкованных профилей: уголки заводского изготовления имеют модульные габариты и центральные рёбра жёсткости, которые наносятся методом холодной деформации деталей.

Обратите внимание. Предназначены для усиления ортогональных ячеек, а также для повышения жёсткости дверных или оконных проёмов в гипсокартонных перегородках.

Установка профиля под гипсокартон. Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Совет! Чтобы избежать неприятного (дребезжащего) шума, который может возникать после установки металлической обрешетки – между поверхностью и направляющими наклеивают уплотнительную ленту.

Приступаем:

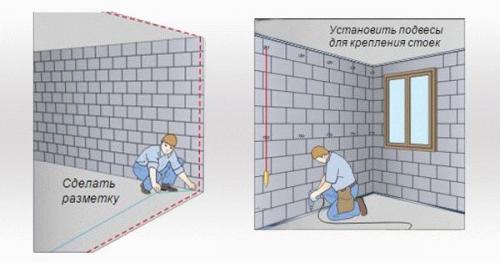

• Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.



  Создание разметки и установка направляющих профилей

• Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
• Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

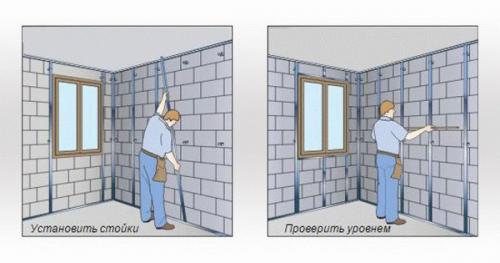

  Установка и крепление стоечных профилей

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом). Уделяют внимание их креплению.

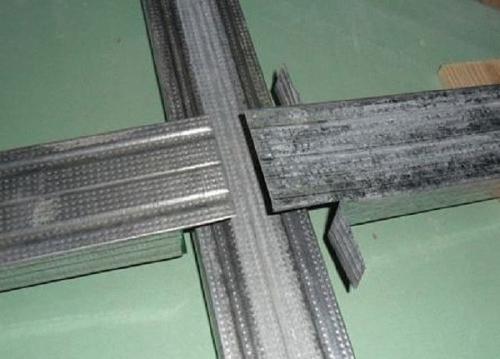

Создание горизонтальных перемычек

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

Монтаж профиля под гипсокартон на стену. Расчет количества профилей для стенового крепления гипсокартона

Стеновой гипсокартон имеет толщину 12,5 мм. В процессе эксплуатации стена подвергается различным нагрузкам, что может провоцировать деформацию металла. От Предположительных нагрузок напрямую зависит толщина металла профиля, а также его количество. Это важно учитывать, проводя расчеты и выбирая материала для сооружения гипсокартонных стен.

Если нагрузки на каркас будут небольшими, то возможно применение профиля с толщиной стенок 0,4 мм. В другом случае лучше обезопасить себя, купив более надежный усиленный профиль толщиной 0,6 мм.

При монтаже каркаса, подвигающегося большим нагрузкам, рекомендуется уменьшить шаг расположения стоечного профиля до 0,4 – 0,5 метров. Для легких каркасов допускается устанавливать элементы на расстоянии 0,6 метров. При расчете количества профилей обязательно принимаются соответствующие значения.

Расчет направляющего профиля для стен

Начинают расчет профилей для каркаса под гипсокартон с определения количества направляющих элементов (ПН или UW-профилей). Монтаж такого вида строительного материала осуществляется к поверхностям пола и потолка. Они должны располагаться

максимально точно по вертикальности, относительно друг друга. В последствие, в паз профилей будет устанавливаться стоечный профиль. Отклонения приведут к "заваливанию" стены на или от себя.

Расчет направляющего профиля несложен. Необходимо отмерить длину стены и результат умножить на два. Если каркас монтируется на нескольких стенах, соответственно замер делается для каждой из них.

Дополнительно направляющий профиль может потребоваться, если на стене присутствует оконный проем. В таком случае, нужно к расчетному значению добавить длину окна, умноженную также на два (установка снизу и сверху проема).

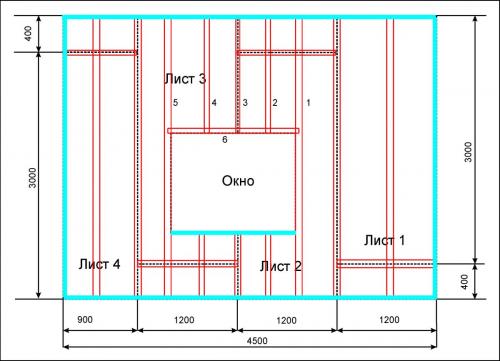

Расчет стоечного профиля для стен

Этот расчет более сложен. Чтобы избежать покупки лишнего материала и избежать дефицита его при строительстве наиболее правильно создать масштабированный рисунок стены на чистом листе бумаги. Далее в том же масштабе расчертить расположение направляющего (CW) профиля в будущем каркасе

Расположение направляющего профиля для стенового крепления может быть следующим:

• по углам;
• через каждые 40-60 см (в зависимости от толщины и несущей способности каркаса);
• над дверным проемом (над перемычкой);
• на и под оконными проемами для усиления жесткости.

Для усиления жесткости конструкции в местах дверного или оконного проемов, допускается делать шаг установки стоечного профиля от 30 до 40 см.

Не забываем за перемычки. Из необходимо делать обязательно, если участок стены большой и для его зашивки требуется больше одного листа гипсокартона, а также для укрепления конструкции в месте торцевого соединения профилей. Перемычки делают из того же CW профиля. Обычно, для одной перемычки требуется запас длины. Расчет осуществляется путем добавления двух толщин профиля к расстоянию между стойками.

Какой профиль для гипсокартона на стену. Направляющие профили (ud)

Это металлические элементы, которые используются в системе каркаса при монтаже гипсокартонных стен и потолков. Они также могут обозначаться как «U-образные» или «штапиковые». Направляющие профили служат основой для крепления гипсокартонных листов и создания вертикальных стенных и горизонтальных потолочных конструкций.

Особенности направляющих профилей (UD):

• форма: имеют форму буквы «U» или «штапика», что обеспечивает жесткость и прочность;
• размеры: доступны в разных размерах, обычно шириной от 50 мм до 100 мм и толщиной от 0, 4 мм до 0, 6 мм;
• применение: устанавливаются вертикально и служат как вертикальные стойки или направляющие для гипсокартонных стен и перегородок. Они также устанавливаются горизонтально для создания потолочных каркасов;
• крепление к стенам и потолку с помощью специальных крепежных элементов, таких как дюбели или саморезы;
• дополнительные элементы: при монтаже направляющих профилей могут использоваться дополнительные элементы, такие как уголки, перекладины и другие крепежные элементы, чтобы усилить конструкцию и обеспечить дополнительную прочность;
• расстояние между направляющими зависит от требований проекта и может варьироваться, но обычно оно составляет около 40-60 см.

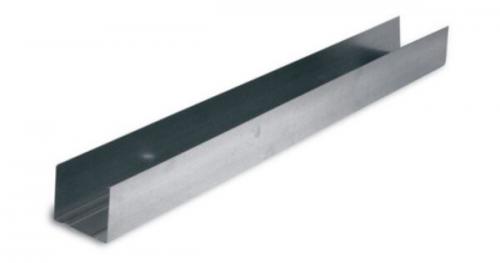

Направляющий профиль UD

Направляющие профили (UD) являются важным элементом при монтаже гипсокартона, поскольку они обеспечивают прочную и стабильную базу для установки гипсокартонных листов и создания различных проектов внутри помещений.

Источник: https://proremont-dom.ru/novosti/kak-krepit-profil-k-profilyu-dlya-gipsokartona-montazh-na-steny

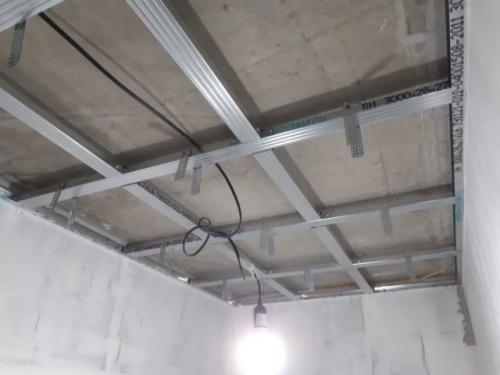

Монтаж профиля для гипсокартона на потолок. Сборка каркаса

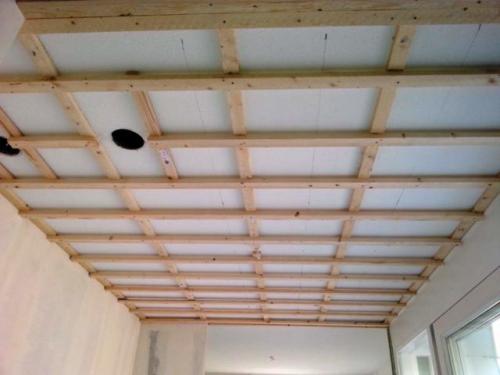

Для обрешетки используются два вида материалов: металлический профиль или деревянные рейки. Нюансы монтажа отличаются, но общая схема остаётся той же. Собирают каркас в виде сетки с квадратными ячейками. Размеры подбирают таким образом, чтобы края гипсокартонных листов не висели в воздухе, а имели опору и стык приходился на середину рейки каркаса.

Рассмотрим подробно технологию монтажа металлической и деревянной обрешетки для простого одноуровневого потолка.

Из металлических профилей

Для гипсокартонных конструкций используют два вида профилей:

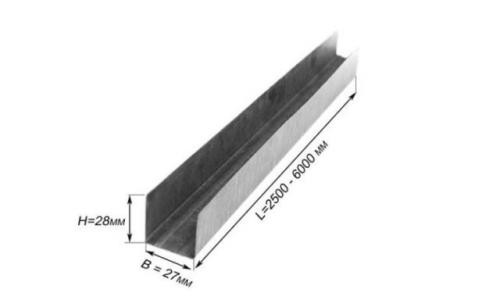

1. Направляющий с сечением 28 х 27 мм (обозначается ПН или UD).

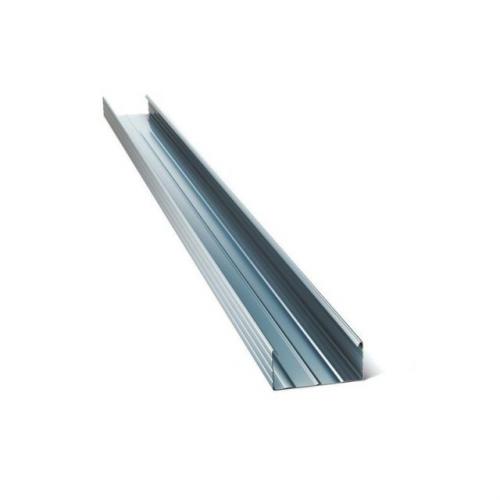

2. Ппотолочный 60 х 27 мм (ПП или CD).

Важно! От качества каркаса зависит прочность и долговечность всего подвесного потолка. Не стоит экономить и покупать самые дешёвые профили. Толщина металла должна быть не менее 0,5 мм, иначе саморезы будут прокручиваться, а конструкция получится ненадежной. Качественные профили толщиной 0,6 мм выпускает фирма «Кнауф».

Также понадобятся:

• прямые подвесы (потолок опускается не более чем на 12,5 см);
• соединители-крабы (для двухъярусных конструкций необходимы также соединители с переходом уровня);
• удлинители профиля (для больших помещений — комнат, кухонь, коридоров);
• уплотнительная (демпферная) лента.

Вдоль стен монтируют направляющий профиль так, чтобы низ шёл по линии разметки. Можно использовать имеющиеся отверстия или делать новые. Шаг крепления — не меньше 50 см, а на рыхлых стенах — 25 см. На каждом профиле должно быть минимум 3 крепежа, даже если он короткий.

Внимание! Перед монтажом на направляющие наклеивают уплотнительную ленту, располагаясь между каркасом и стеной, она гасит шумы и вибрации, не давая им переходить на подвесной потолок.

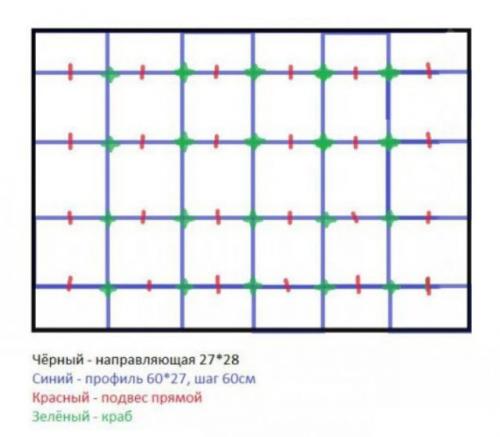

Затем по линиям разметки к перекрытию крепят подвесы. От стены отступают на 25 см, дальше крепят с шагом не больше метра.

Подвесы не должны попасть на узлы сетки — здесь будут находиться крабы, соединяющие каркас. Рекомендуется предварительно сделать отметки на потолке, а для удобства начертить схему обрешетки на бумаге.

Затем начинают монтаж основного профиля (ПП). Ножницами по металлу его нарезают по размеру и вставляют в направляющие, а к потолку крепят через подвесы. Профили обрезают на 10 мм короче расстояния от одной стены до другой. Зазор нужен для компенсации температурных колебаний.

Источник: https://gorizont-pro.ru/novosti/kak-sobrat-karkas-iz-profilya-dlya-sten-materialy-primenyaemye-dlya-montazha-karkasa

Монтаж профиля для гипсокартона в углах. Специфика крепления

Крепление профиля к стене под гипсокартон – это особая технология, требующая соблюдения некоторых стандартов и алгоритмов. Для начала следует выполнить разметку всей поверхности и очертить периметр линией, которая выступить ориентиром для будущей конструкции. При работе с потолком рекомендуется применять лазерный уровень – его достаточно выставить в нужном положении, а после остаётся лишь очертить периметр помещения. При отсутствии инструмента задача выполняется с применением традиционного строительного уровня.

На следующем этапе проводятся замеры. Если есть соответствующая задача, профиль нарезается на сегменты с необходимыми геометрическими параметрами. Процесс нарезки достаточно прост – вначале нужно нанести метки, прорезать боковые стенки, перегнуть профиль и дорезать элементы до конца. Затем остается приложить профиль к поверхности и отметить точки, где будут располагаться дюбели, и просверлить отверстия. Глубина сверления должна быть на пять миллиметров больше длины дюбеля. Чтобы было легче ориентироваться, рекомендуется наклеить изоляционную ленту на бур. Если на перфораторе есть глубиномер – задача упрощается.

Далее нужно приставить профиль к стене и вставить дюбель, который должен располагаться таким образом, чтобы пластиковая пробка полностью погрузилась в отверстия.

Вкручивать шуруп в дюбель необязательно – достаточно вбить молотком.

У новичка может возникнуть вопрос, как выглядит крепление профиля в углу? Есть два пути решения этой инженерной задачи. Первый способ заключается в том, чтобы в нужном месте прорезать и согнуть стенки профиля, чтобы получился прямой угол. Второй способ состоит в обычном совмещении двух отдельных элементов в углу и их последующей фиксации дюбелями и стягиванием саморезами.

После закрепления всех пристенных элементов переходим к этапу соединения профилей. Ниже вы узнаете подробно, как крепить профиль для гипсокартона между собой.

Профиль для перегородок из гипсокартона. Как выбрать гипсокартон?

Прежде чем приступать к самостоятельному конструированию перегородок, необходимо правильно подобрать определенный тип гипсокартонных листов. Существует несколько видов листового материала, каждый из которых имеет свои эксплуатационные характеристики и особенности.

Если гипсокартон будет делить жилые комнаты (использоваться для межкомнатных перегородок), то можно воспользоваться самым простым ГКЛ серо-коричневого оттенка. Такой материал используется для отделки сухих и отапливаемых площадей.

В продаже можно встретить и другие подвиды гипсокартонных листов. Ознакомимся с ними поближе.

• ГКЛВ. Это листы зеленого цвета, которые характеризуются высоким уровнем влагостойкости. Такие материалы рекомендуется использовать для отделки стен, а также конструирования перегородок в комнатах, где присутствует высокий уровень влажности, а также температурные перепады. Речь идет о ванных, прачечных, душевых, неотапливаемых террасах. Если перегородка в таких условиях будет дополняться керамической плиткой, то ее тоже лучше выстраивать из такого материала.

• ГКЛО. Такое обозначение носят розовые листы, являющиеся огнестойкими. Подобные материалы можно использовать при обустройстве котельных и прочих зон с особыми требованиями к пожарной безопасности в частных домах.

Выбор подходящего материала напрямую зависит от того, где он будет монтироваться. В данном случае ошибок допускать нельзя, поскольку в неподходящих условиях даже самые качественные листы гипсокартона долго не прослужат.
