Потолок является наиболее привычным местом для монтажа:

• Светильников точечного типа;
• Люстр;

• Светодиодной подсветки.

Люстра светодиодная Ritter Viloria 52001 6, 128 Вт, цвет арматуры: белый, цвет плафона: белый

Критерии для расчета схемы

При этом варианты размещения светильников определяются

• Их количеством;
• Инженерной оснасткой потолочной поверхности;
• Ее площадью;
• И конфигурацией.

Потолочный светильник Citilux CL703A45G, 45 Вт, цвет арматуры: белый, цвет плафона: белый

Грамотное составление проекта

Необходимо принимать во внимание все без исключения подобные особенности, поскольку даже мельчайшие допущенные при проектировании ошибки неизбежно испортят общий дизайн комнаты и негативно повлияют на расход электроэнергии.

При составлении схемы размещения осветительной техники также следует учитывать:

• Конкретное назначение комнаты;
• Ее метраж;
• Количество окон;
• Их архитектурные характеристики.

Чтобы познакомиться со стандартными и авторскими схемами обустройства потолочной осветительной техники, можно изучить фото размещения светильников, опубликованные в мировой паутине.

Отвертка крестообразный наконечник Xiaomi MJJXLSD002QW

Виды потолочных приборов

Прежде, чем изложить инструкцию насчет того, как разместить светильники на потолке, следует внести ясность в номенклатуру устройств, применяемых в квартирах и частных домах.

В современном жилье на потолке принято устанавливать:

1. Люстру, представляющую собой традиционный светильник, обычно подвешиваемый в самом центре комнаты. Она образуется рядом рожков, в которые вмонтированы патроны под лампочки. Их число может достигать нескольких десятков, если люстра решена в стиле ампир и состоит из нескольких ярусов. Такой прибор излучает много света во всех направлениях комнаты.
2. Встроенные остро направленные светильники. Эти точечные излучатели нередко называют спотами. Они предназначены для монтажа на декоративном потолке подвесного типа. При установке некоторая часть спота утапливается в декор, при этом снаружи оставляется лишь предназначенный для излучения контур. Нередко споты располагают строго по краям потолка или непосредственно над диваном, трюмо или журнальным столиком, чтобы освещать зоны чтения, нанесения маникюра, проведения шахматных поединков.
3. Подсвечивающие устройства, выполняющие декоративную функцию. Для этого в квартирах применяются ленты со светодиодами. В уличных навесах также используются другие виды подсветки, в том числе неоновые лампы.

Расположение 8 светильников на натяжном потолке. Общие рекомендации по освещению помещения

Для освещения используются приборы разных типов. Более традиционный — люстры. По способу крепления подразделяются на подвесные и накладные. Первые монтируются на крюк, а вторые — на планку.

Люстры также различаются по таким параметрам:

• размер и количество плафонов;
• форма (вытянутые вниз или более плоские);
• направление рожков (смотрят в потолок, в сторону стен или пола);
• материал (металл, стекло, хрусталь, ткань, дерево и их сочетания);
• цвета и стили (классические или более современные).

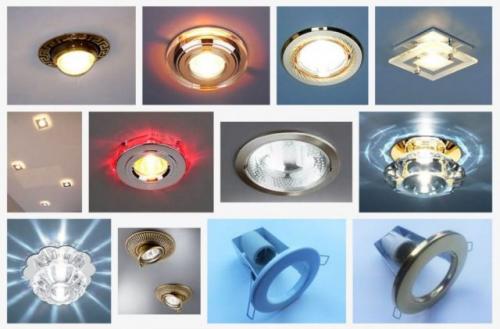

Ещё один тип осветительных приборов — точечные светильники. Они меньше люстр по размеру и углу излучения, поэтому часто используются группами. По типу крепления бывают накладные и встраиваемые в потолок. Некоторые имеют поворотный механизм (шарнир или гибкую штангу), позволяющий менять угол наклона. Такие приборы называются спотами.

Точечные светильники всех типов совмещают с люстрами или используют отдельно. Они тоже различаются по форме, цвету, материалам и дизайну. У некоторых накладных моделей даже есть подвесы, как и у люстр.

Важно! При установке светильников, особенно встроенных, уровень потолка уменьшается сильнее. Минимальное расстояние составит не 3-5, а 7-10 см. Иногда их встраивают только в нижний ярус двухуровневого потолка.

При планировании освещения учитывают, что оно делится на разные типы со своими требованиями к каждому:

• общее — объединяет всю комнату, поддерживает средний уровень освещенности;
• дополнительное — усиливает яркость там, где это нужно (в рабочей зоне, для чтения и т. д.);
• акцентное — выделяет предметы интерьера, произведения искусства и т. п.

Люстра предназначена для общего освещения. Точечные приборы, в зависимости от количества и расположения, способны выполнять все задачи. Но для дополнительной и акцентной подсветки используются и другие типы — настольные лампы, настенные бра, светодиодные ленты.

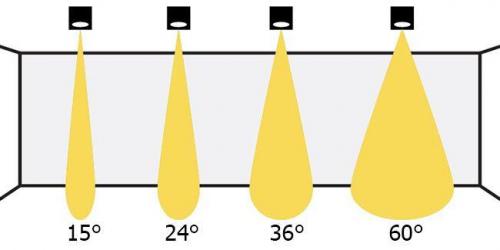

Точечные светильники имеют ограниченный угол распространения светового потока, это нужно учитывать при планировании расположения. В рабочих зонах подсветку нужно размещать таким образом, чтобы свет не загораживался телом человека.

Обратите внимание! Все приборы крепятся не к натяжному потолку, а к черновому перекрытию.

Точечные светильники и накладные люстры крепят к площадке, которую устанавливают заранее. После монтажа полотна в нём прорезают отверстие, предварительно укрепив ПВХ-плёнку термокольцом, и устанавливают прибор. Поэтому расположение светильников на потолке необходимо распланировать заранее.

В продаже встречаются лампочки нескольких типов:

• лампы накаливания;
• галогенные;
• люминесцентные (энергосберегающие);
• светодиодные.

С натяжными потолками желательно использовать последние два вида. Галогенные и лампы накаливания сильно нагреваются и способны повредить полотно. Можно устанавливать только маломощные (не больше 40 Вт для плёночных потолков и 60 для тканевых).

Также важно следить, чтобы корпус не перегрел и не порвал полотно. Из-за этого нельзя использовать светильники с металлическим основанием или острыми углами. А расстояние от люстры до плёнки должно быть не меньше 20 см (а если плафоны направлены вверх — то 30 см).

Особенности! У освещения есть и ещё одна функция — разделение помещения на разные зоны. Она особенно важна в объединённых пространствах с несколькими функциями, например, студиях или кухнях-столовых.

Как расположить точечные светильники в гостинной. Классические и комбинированные схемы

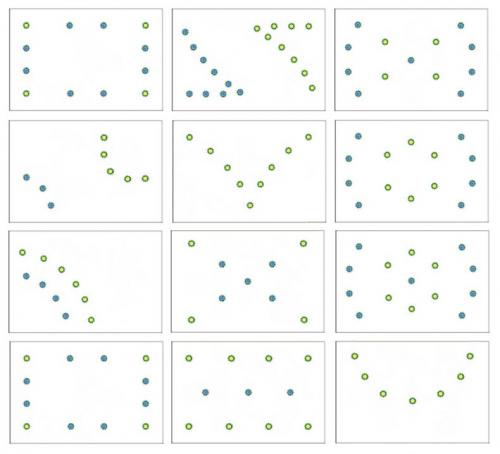

После того, как количество ламп и их параметры определены, можно приступать к планированию схемы размещения светильников. Вопрос, как расположить светильники на потолке, не имеет универсального ответа, тем более что точечные источники, как правило, комбинируют с люстрой. Сделать выбор поможет понимание того, что существует два типа схем: классические и комбинированные.

Классические схемы основаны на использовании большого количества точечных источников. Множественные источники света представляются выгодным решением. Они открывают широкие возможности для индивидуального дизайна, их можно расположить в виде любой фигуры. Классическую схему рекомендуется разбить на две или более групп подключения. Электрическая схема усложнится (на каждую группу нужен свой блок питания), зато вы получите световое зонирование комнаты и экономию электроэнергии.

Возможные схемы расположения спотов Источник nashaotdelka.ru

Точечные светильники в интерьере: устройство, расчет, применение

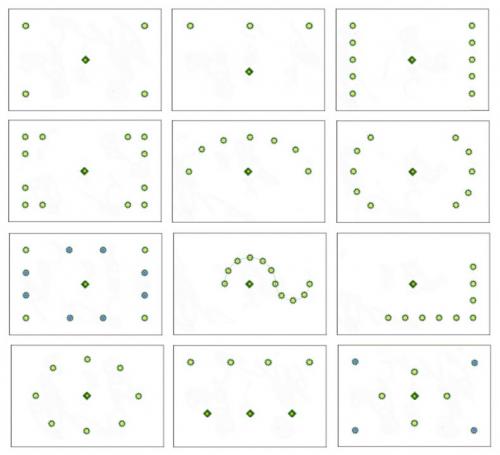

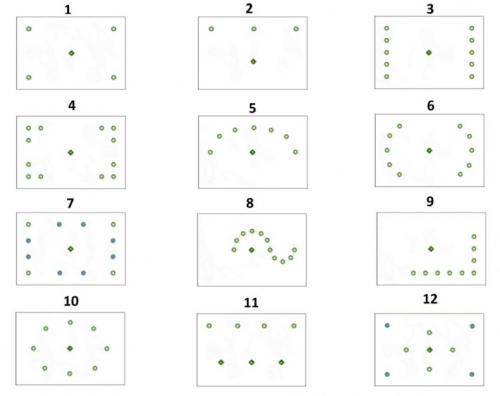

Комбинированными называются схемы, включающие люстру. Основное отличие заключается в том, что роль основного источника освещения отводится люстре, а остальные световые приборы располагаются в отдалении от нее и играют второстепенную роль. Как и в случае с классической схемой, здесь также удобно разделить лампы по подключению.

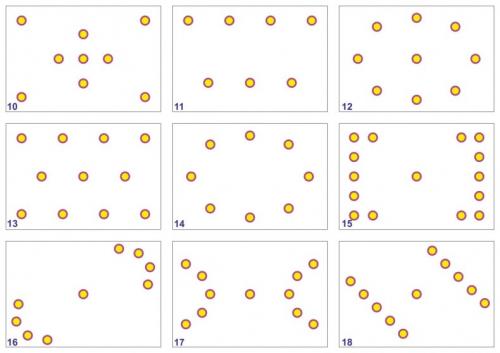

Среди способов размещения точечных источников популярны следующие варианты:

• Овал. Позволяет добиться равномерного освещения комнаты. Часто используется в комбинированной схеме (с люстрой).

Источник: https://natyazhnye-potolki.aystroika.info/novosti/kak-vliyaet-faktura-natyazhnogo-potolka-na-organizaciyu-osveshcheniya-osnovnye-trebovaniya-k

Расположение светильников на натяжном потолке без люстры. Что необходимо учитывать при планировании освещения

Процесс проектирования освещения состоит из следующих этапов:

• выбора типа и вида осветительных приборов под существующий интерьер;
• определения количества источников света;
• разработки схемы, по которой будут устанавливаться светильники.

Как видно из последовательности работ, фантазировать на тему того, как разместить светильники на натяжном потолке, нужно в последнюю очередь.

Работа по планированию освещения начинается с определения стиля, в котором будет выстраиваться осветительная система, и, следовательно, определения типа освещения (центральное, точечное, контурное или комбинированное) и вида источников света (для стиля модерн нужны одни светильники, стиля барокко — другие, прованс — третьи и т.д.).

Здесь существует высокая вариативность в принятии решений: это может быть продолжение дизайнерских идей оформления интерьера комнаты, в котором подчеркиваются достоинства и особенности установленной мебели (богатство, элегантность) и отделки стен, смешение стилей, а могут быть варианты, когда светильники и их расположение выступают в контрасте друг к другу.

Внимание: вопросы выбора освещения под конкретный стиль интерьера рассмотрены в работе « Как выбрать светильники для натяжного потолка ».

На следующем этапе нужно определить зоны в квартире, которые потребуют индивидуального светового потока: более яркого или приглушенного. Здесь ошибки в устройстве освещения наиболее чувствительны.

Может оказаться, что часть помещения «съедена» затемненными зонами, в ярком свете небесно-голубой цвет стать серым, в результате чего все будет выглядеть уныло, отсутствие дополнительного света над письменным столом быстро приведет к утомляемости, неправильное расположение светильников около зеркала не позволит правильно нанести макияж и т.д.

Определившись с видом светильников, следует определить их количество, а затем составить схему расположения.

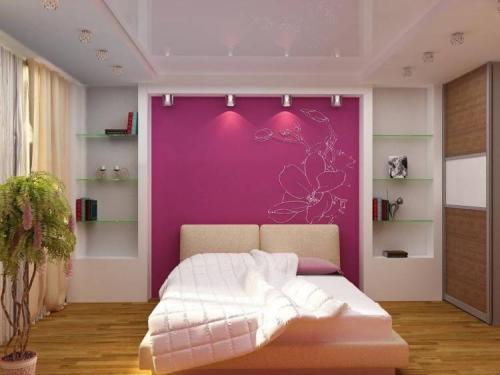

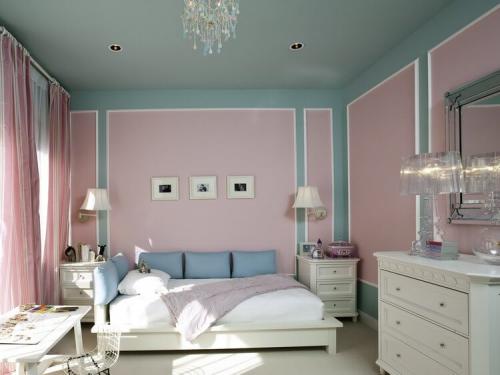

Расположение светильников на потолке без люстры. Особенности натяжных потолков и осветительных приборов для них

Независимо от того, какой именно материал используется, натяжной потолок считается подвесной конструкцией. Это значит, что между пленкой и плитой перекрытия остается минимум 5 см полезного пространства, которое можно использовать для прокладки коммуникаций и установки скрытых элементов.

Благодаря этому создаются различные схемы подсветки и расположения светильников. Но об этом чуть позже. А сейчас давайте разберемся, какие преимущества дает натяжное полотно, и как их использовать .

• Не нужно штробить потолок для прокладки проводов . Вся разводка выполняется навесным монтажом. Провода укладываются в гофротрубу и подводятся к точкам крепежа светильников. Разводка производится до того, как будет натянута пленка. На этом этапе вы можете производить коррекцию. Т.е. вы можете предварительно подключить лампы и посмотреть, насколько уютно вам будет при таком освещении.
• Глянцевые поверхности образуют почти зеркальное отражение . Это удобно в тех случаях, когда потолки низкие, хочется простора. Стирается грань между стенами и потолком. Кажется, что над головой много места. Черные,  темно-коричневые и шоколадные полотна обладают практически зеркальным отражением. Вопреки темному оттенку могут зрительно увеличить объем помещения. Если убрать люстру и оставить только споты, эффект будет максимальным.

Вместе с тем есть и недостатки:

• Перенести светильник после монтажа будет затруднительно , поскольку под него в пленке вырезается отверстие. Можно, конечно, латку приклеить, но вид будет уже не тот.
• Пленка не переносит перегрева . Поэтому для нее используются лишь низкотемпературные и маломощные светильники. Один светильник на 1,5 м2.
• Галогеновые лампы сгорают почти так же быстро, как и лампы накаливания . Чем больше светильников – тем выше расходы. Сейчас производители ламп заменили галоген на светодиоды, они более долговечны и надежнее.

Источник: https://natyazhnye-potolki.aystroika.info/novosti/kak-raspolozhit-svetilniki-na-natyazhnom-potolke-vybor-osvetitelnyh-priborov-dlya

Как расположить точечные светильники на потолке. Как рассчитать количество элементов для правильного и красивого расположения светильников на натяжном потолке

Прежде чем рисовать схему расположения точечных светильников на натяжном потолке, выполните расчеты количества требуемых устройств. Ориентируйтесь на нормативы. Для различных типов помещений они будут не одинаковы — в подсобных комнатах не нужно яркое освещение, а в местах для работы и отдыха — наоборот. Стандарты освещенности вы увидите в таблице, единица измерения – люксы.

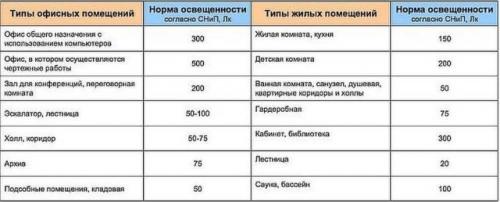

Нормы освещенности на один квадратный метр для разных типов помещений:

Рассчитываем количество приборов по следующему алгоритму:

• Сначала необходимо определить общую мощность. Для этого площадь помещения следует умножить на норматив освещенности согласно СНиП.

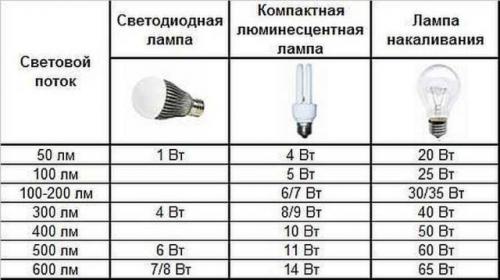

• После этого нужно выяснить световой поток источников света. Поможет вам в этом таблица мощности ламп, представленная ниже.
• Количество лампочек вычисляем так: общую мощность разделить на мощность ламп. Всё готово для построения схемы расположения.

Разберем пример расчета количества ламп на потолке по данному алгоритму. Нам нужна схема освещения для кухни 5 × 4 м. Монтировать будем светодиодные лампочки мощностью 2 Вт, дающие световой поток в 200 люменов (лм) каждая. Считаем:

• Площадь кухни 20 м²умножить на 150 лк (см. СНиП). 20 * 150 = 3000 лк. Это минимум общего светового потока от всех приборов света.
• Далее вычисляем количество: получившееся число делим на световой поток ламп. 3000 лк : 200 лм = 15 шт. Это означает, что для кухни площадью 20 м²понадобится 15 светодиодных ламп такой мощности.

Расчет по нормативам СНиП обеспечивает достаточно яркий свет. В действительности такое стандартное освещение иногда не устраивает. Например, в зале может захотеться чуть заглушенного, теплого света. Эту ситуацию можно исправить, выбрав схему расположения светильников наверху: лучше, если будет запланирована возможность чередования освещения.

С этой целью лампочки делят на группы. Минимум на две, в этом случае их можно подключить к одной линии через одну и выводят на двухклавишный выключатель. При этом вы сможете включать лампы через одну, благодаря чему свет будет приглушенный, или обе линии — тогда яркость будет максимальной. В зависимости от вашего желания можно сделать и большее число групп световых приборов, для этого придется вывести их отдельными линиями на выключатели и использовать по ситуации.

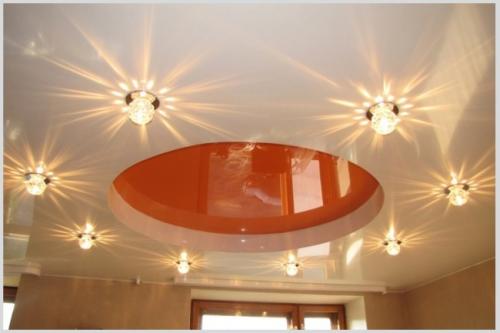

Расстояние между точечными светильниками. Самый популярный вариант с точечными светильниками

На сегодняшний день самым востребованным вариантом освещения потолка являются точечные светильники. Наиболее часто такие светильники применяются в домашних помещениях и офисах, а также сооружениях общественного назначения.
Точечный светильник представляет собой лампу небольшого размера, в которую вкручивается один источник света (светодиодные, галогеновые и люминесцентные лампочки).

Обратите внимание! Очень часто точечные светильники используются для подсветки в натяжном или гипсокартонном потолке.

Точечный светильник на натяжном потолке

Причем технические характеристики осветительного прибора позволяют использовать его в абсолютно любом помещении дома (гостиная, спальня, и даже в ванной или на кухне).
Это довольно простые по своей конструкции светильники, при использовании которых расчет и определение расстояния между ними не будет очень сложным в отличие от аналогичных действий с лампами, применяемыми на производстве (для организации общего, аварийного и других вариантов освещения).
При этом не стоит забывать, что кроме точечных светильников можно использовать и другие осветительные приборы:

• подвесные и потолочные люстры на разное количество лампочек;
• производственные лампы;
• офисные светильники и т. д.

В каждой области человеческой деятельности лампы, применяемые для создания аварийного, общего, рабочего и других вариантов освещения будут отличаться различными техническими характеристиками, а также габаритами и способами размещения. Поэтому расчет уровня освещенности и расстояния между используемыми светильниками будет опираться на различные параметры.
Но поскольку производственные помещения и организация там различного варианта подсветки (аварийного, охранного и т.д.) являются отдельной темой, мы более подробно сосредоточимся на наиболее распространенном варианте – точечных светильниках. На их примере будет легко продемонстрировать то, как подобный расчет должен выглядеть.
