Установка светодиодного светильника на натяжной.. Как подключить светильники в подвесном потолке

Установка светодиодного светильника на натяжной.. Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
2. Примерить корпус фонаря, удостоверившись, что он подходит.
3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

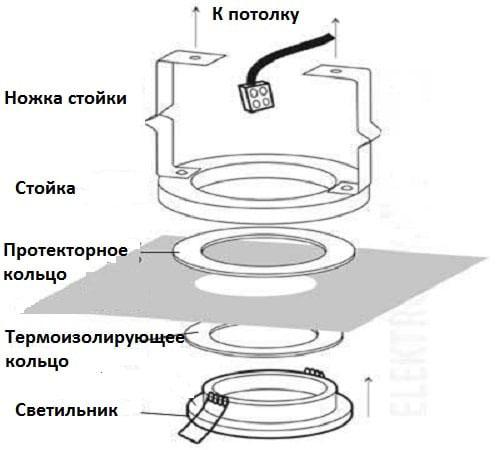

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Как установить точечные светильники в готовый натяжной потолок. Монтаж в потолок

При установке светильников в подвесной потолок надо заранее выбрать их, от этого зависит способ монтажа. Чаще всего используют точечные накладные варианты, классические люстры и светодиодные ленты. У каждого из решений свои особенности установки, которые нужно знать.

Точечный накладной светильник

Перед началом работы разобраться с конструкцией светильника, посмотреть, как работают зажимы, чтобы при установке ничего не повредить. Можно заранее зачистить провода, тогда при соединении не придется тратить на это время. Установку точечных светильников в натяжной потолок производить так:

1. Вначале выставить лазерный уровень по метке на полу. Проецируется точка на потолок, нужно оставить оборудование в таком положении на некоторое время.
2. На термокольцо наносится специальный клей небольшим слоем. Его нужно выставить так, чтобы метка лазера была точно посередине, и прижать к поверхности потолка. Главное аккуратность – нельзя сдвигать кольцо по полотну, так как останутся следы клея, удалить их не получится.
3. Клей схватится буквально за несколько минут. Затем строительным ножом нужно аккуратно вырезать полотно внутри термокольца. Тут не нужна особая точность.
4. Платформу, которая расположена над кольцом, следует подтянуть так, чтобы она располагалась точно по уровню полотна. Если нужно, она фиксируется в нужном положении.
5. Подведенные провода вытягиваются наружу, чтобы упростить работу. Соединять патрон с проводкой нужно колодкой. Для напряжения 220 Вольт не важен порядок соединения. Но если на светильник подается 12 или 24 Вольта, соблюдать цветовое сочетание обязательно (синий – ноль, красный или черный – фаза).
6. Если в светильнике не было лампочки, ее следует вставить. Далее аккуратно поджать фиксаторы и поставить корпус на место.

Монтаж накладных светильников на натяжной потолок. Особенности подсветки натяжного потолка

К осветительным приборам, помимо степени освещенности, предъявляется еще и требование, связанное с равномерным распределением света. Все дело в ощущениях – слишком яркий или тусклый свет будет чрезмерно напрягать глаза, и весь комфорт от пребывания в помещении сведется к нулю. Следовать данным требованиям, используя классические лампы накаливания, невозможно – даже хорошая люстра, оборудованная такими лампами, не сможет обеспечить комфортное освещение комнаты.

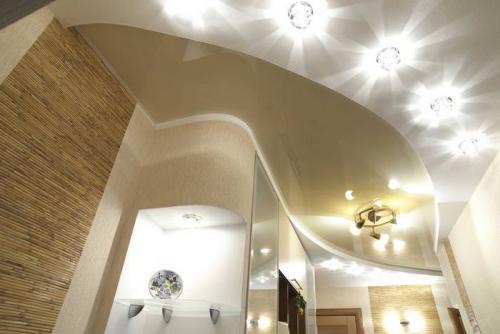

Избавиться от подобных проблем в случае с натяжными потолками можно при помощи точечных светильников. Монтаж точечных светильников в натяжной потолок обеспечивает равномерное и полноценное освещение в той зоне, где они установлены. Свет при этом получается довольно мягким и ненавязчивым, поэтому ни о каком дискомфорте не может быть и речи.

Установка светильников на натяжные потолки всегда выполняется совершенно одинаково. Опорой для крепления светильников является стойка, которая устанавливается на основном потолке. Когда полотно натяжного потолка смонтировано, в нем вырезаются отверстия подходящих размеров, которые фиксируются специальными кольцами. В данных отверстиях при необходимости устанавливаются термоизоляционные кольца, и после этого в каждое из них вставляется по точечному светильнику.

Требования к точечным светильникам

В случае с ПВХ плёнками действуют некоторые ограничения, связанные с освещением:

• Мощность лампочки с нитью накала – максимум 40 Вт.
• Для галогенового светильника этот показатель должен составлять всего 20 Вт.

Если полотно сатиновое, то правила другие:

• Максимум 35 ВТ – в случае с галогеном.
• ЛН – не более 60 Вт.

Применение светодиодных лампочек и лент становится всё более актуальным вариантом. Это связано с уменьшенным выделением тепла, электроэнергии. Для питания ламп необходимы драйверы или специальные источники питания. Их необходимо размещать так, чтобы сохранялся доступ ко всем элементам. В случае с однотипными лампами драйвера встроены в цоколи изначально.

Внешний вид

Любой точечный светильник снабжается определённой формой, которая скрывается внутри ниши. Из-за этого уменьшается общая высота потолка, о чём надо помнить при монтаже. Неудачное решение, когда потолок опускается на 12 см и ниже.

Мощность

О правилах относительно этого параметра уже сказано выше. Мощность зависит от материала, из которого изготовлен натяжной потолок, а также вида используемых лампочек.

Источник: https://natyazhnye-potolki.aystroika.info/novosti/kak-ustanovit-tochechnye-svetilniki-v-natyazhnoy-neobhodimye-materialy-i-instrumenty

Накладные светильники на натяжной потолок. Особенности установки светильников на натяжной потолок —, какие ограничения и трудности вас ждут

Человеку, далекому от технологий монтажа натяжных потолков, может показаться, что натянутое до состояния паруса полихлорвиниловое полотно превращается в непреодолимое препятствие для установки любых приборов освещения. Но виниловый натяжной потолок, как и все пленочные мембраны в натянутом состоянии, боится порезов, проколов, слишком сильного натяжения и локального перегрева.

Придется соблюдать технологию монтажа и ограничения, предъявляемые к источникам света:

• Даже самый маленький источник света обладает пусть небольшой, но массой, поэтому приклеить лампу или светодиод непосредственно на виниловую пленку не получится. Светильники фиксируют прямо на потолочное перекрытие с помощью регулируемых подвесов или закладных элементов.
• По технологии подвесы и проводку монтируют на потолочное перекрытие до момента натяжения винилового полотнища. Далее уже в натянутой пленке придется вырезать отверстия конкретных размеров для доступа к подвесу светильника и для вывода проводки. Но вначале на материал натяжного потолка нужно наклеить термокольцо, причем точно по месту, и только потом резать отверстие.

Если сделать все по технологии, то в теории на виниловую пленку можно установить любой источник света. Подойдут даже старые модели. Можно вернуть на место раритетную люстру, снятую в кухне перед ремонтом. Но внешний вид окажется безнадежно испорчен. Декоративный колпак, закрывающий крюк или крестовину крепления, будет неплотно прилегать к прогибающейся виниловой пленке, периодически приоткрывая щель и технологическое отверстие.

Главные ограничения по светильникам

Основная проблема, с которой сталкиваются при выборе подходящих по дизайну светильников, связана с низкой теплостойкостью натяжного потолка. Полихлорвиниловая пленка не выдерживает длительного нагрева более 60  ° С, поэтому для ламп разных типов установлены ограничения. Например, мощность галогенки не может быть выше 35 Вт, экономки – 50 Вт. Исключение  – светодиодные лампочки и ленты, для них ограничения по мощности не установлены.

Также учитываются ограничения, связанные с технологией установки натяжного потолка на несущем профиле. Если будет использоваться цепь из источников света, то они должны располагаться на удалении не менее 20 см от стены. Шаг в ряду должен быть не менее 30 см. В больших помещениях нередко используется виниловое полотно, сваренное из нескольких полос. В этом случае расстояние от кромки технологического отверстия до шва –  не менее 15 см.

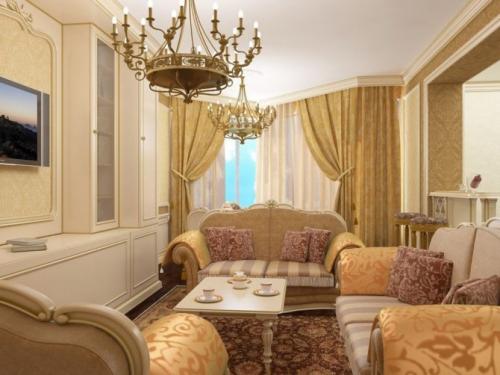

Если планируется использовать мощный источник света, например, классическую рожковую люстру с плафонами, заряженную «горячими» галогенками или даже «экономками», то расстояние от ламп до уровня потолка должно быть не менее 20 см. И все равно это не гарантия сохранности материала, поэтому для натяжного потолка лучше всего выбрать люстру более подходящей конструкции .

Перечисленные ограничения усложняют выбор подходящей модели, поэтому нередко возникает вопрос, бывают ли специальные светильники, разработанные для натяжных потолков. Разумеется, да. Одновременно с появлением технологии виниловых потолков были внесены изменения в устройство источников света. Конструкция светильника для натяжных потолков продумана таким образом, чтобы не повредить виниловую пленку в процессе установки и дальнейшей эксплуатации системы освещения. У многих светильников для натяжного потолка большая часть деталей, крепление, проводка и арматура спрятаны в запотолочное пространство. На корпусе имеется кольцевой буртик, полностью перекрывающий термокольцо, поэтому щелей из-за колебаний пленки не бывает.

Нередко выбор подходящей модели оказывается неудачным. Приходится искать способ, как снять светильник с подвеса на натяжном потолке , чтобы убрать его или заменить новым.

Подвесные и накладные приборы освещения крепятся на переходную монтажную планку. Для демонтажа достаточно снять декоративный колпак, открутить винты или гайки, удерживающие корпус на металлической рамке, отсоединить проводку, и можно убирать.

Для того чтобы снять точечные источники света, нужно разжать пальцами фиксирующую пружину или отвернуть фиксатор корпуса.

Проблема может быть только с моделями, врезаемыми в виниловое полотно. Обычно такие светильники изготавливаются из алюминиевого профиля, монтируемого на черновой потолок. Внутри находится светодиодная лента, а по периметру профиля выполнен щелевой замок, в который крепится кромка винилового полотнища натяжного потолка. Поэтому снять прибор освещения можно лишь после частичного демонтажа виниловой пленки.

Как установить накладной светодиодный светильник на натяжной потолок. Виды светильников

Рассмотрим наружное размещение лампочки. В таком случае она опускается ниже уровня потолка, отделяясь от него платформой. Накладные приборы по способу крепления аналогичны традиционной люстре. Они наиболее предпочтительны, поскольку лампочка размещается не в замкнутом пространстве, что способствует естественному охлаждению.

Конструкции с наружными лампочками не оказывают негативного воздействия на долговечность потолка, характеризуются высокой яркостью, гораздо лучше освещают помещение за счет расширенного угла рассеивания. Недостаток один – корпус светильника не прячет защитного термокольца, из-за чего страдает эстетика.

Осветительные приборы с внутренним расположением лампочки прячутся внутрь потолка, располагаясь выше его уровня. В зависимости от модели корпус может слегка выступать за уровень конструкции или полностью утопать в ней. При наружном изучении натяжного потолка видна лишь видимая часть корпуса светильников – декоративное кольцо или защитное стекло.

Устанавливать подобные изделия не рекомендуется. Поскольку лампочка спрятана внутрь потолка, то исключается естественное охлаждение. Прибор быстрее нагревается, отдавая тепловую энергию потолку и термокольцу. Со временем разрушается натяжная конструкция. К недостаткам добавим узконаправленные световые пучки, из-за чего отсутствует возможность освещения большой площади. Технически неверный монтаж приведет к непоправимым изменениям внешнего вида, параметров и свойств натяжного потолка.

Несмотря на данные рекомендации, в большинстве ситуаций выбор делают в пользу точечных светильников с внутренним расположением лампочки. Точечные пучки света под определенным углом изменяют привычное падение теней от предметов в комнате, что позволит создать уникальную и необычную экспозицию. Правда, в таком случае запрещается использовать литые светильники (только штампованные).

Как установить светильник в натяжной потолок без платформы. Варианты крепления

Перед натягиванием потолка в точке монтажа устанавливается закладная платформа. Ее наличие обязательно для большинства разновидностей крепежных систем.

Но можно изготовить самому из куска фанеры или ДСП. Для этого нужно вырезать квадрат или круг диаметром 40–50 см с отверстием в центре диаметром 10 см.

Крепится платформа посредством П-образных металлических профилей, прикрученных к ней саморезами длиной 10–15 мм. Изгибом П-образников регулируется высота закладной, определяемая при помощи малярной нити, натянутой между противоположными стенами под потолком. Концы нити при этом устанавливаются под нижнюю границу профиля, к которому монтируется натяжной потолок, а платформа должна прилегать к нити вплотную, но ни в коем случае не выходить за ее границы, иначе полотно в этой области будет выпирать.

Нить в этом случае проходит там же, где будет располагаться ткань потолка. Таким образом, зазор между полотном и платформой должен быть минимальным. Наклон плоскости закладной регулируется отодвигая или подтягивая к центру П-образные крепежи. При этом нужно, чтобы профиль был установлен по уровню в двух горизонтальных плоскостях, иначе полотно в центре будет перекошено вместе с люстрой.

Наметив на бетоне точки крепления, нужно просверлить в них отверстия под пластиковые дюбели типа «быстрый монтаж» и прикрутить платформу шурупами. Кабель должен протягиваться в центральное отверстие и свисать с запасом в 25–30 см. Перед натягиванием потолка все провода свертываются и укладываются на платформу.

После установки закладной и монтажа полотна в нем необходимо прорезать отверстие под проводку и крепежи. Делается это в центре крепления, которое определяется на ощупь.

Установка светильников в готовый натяжной потолок. Изготовление закладной для светильника

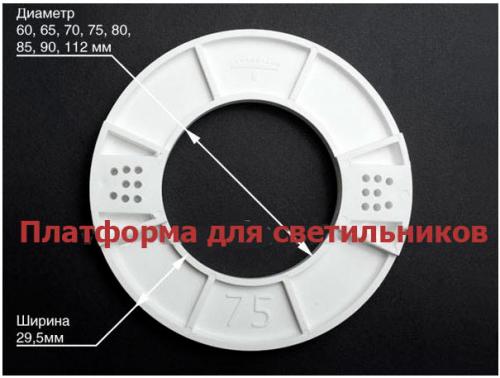

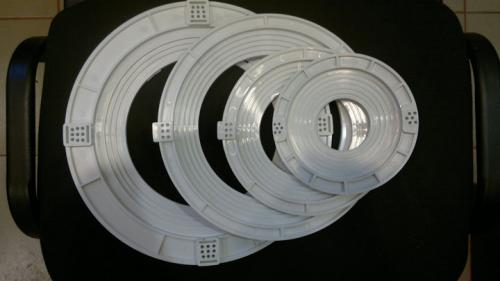

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

• универсальные

• под конкретный диаметр

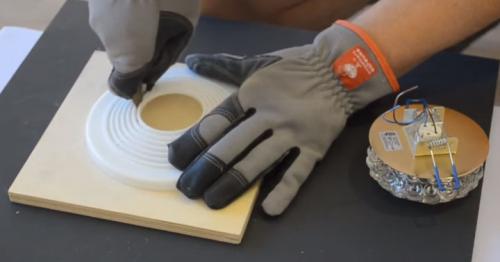

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

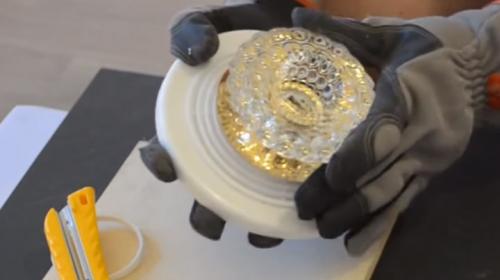

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

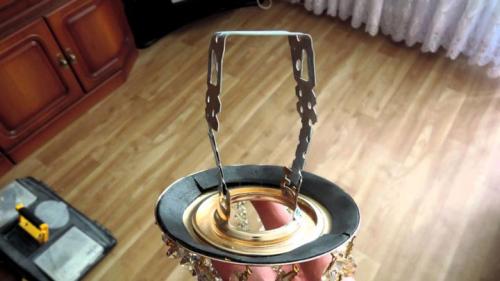

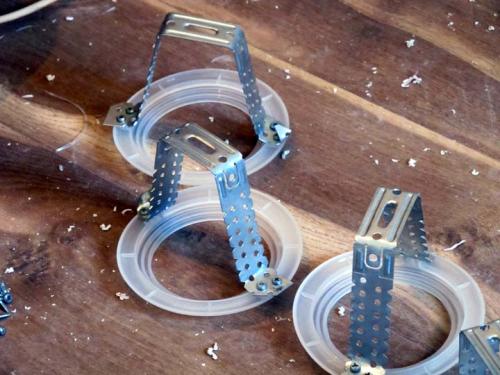

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

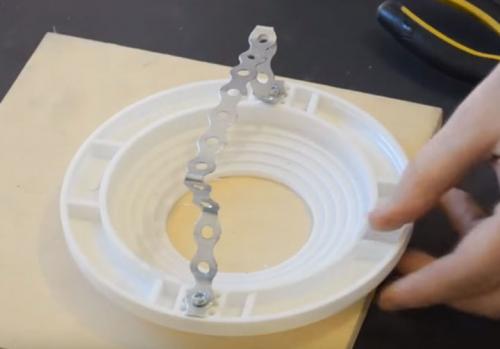

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

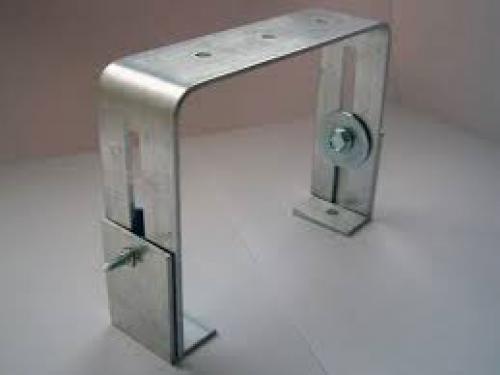

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

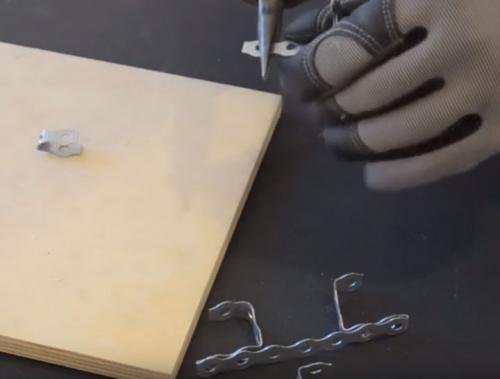

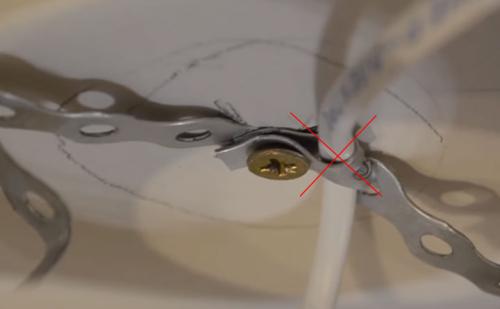

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

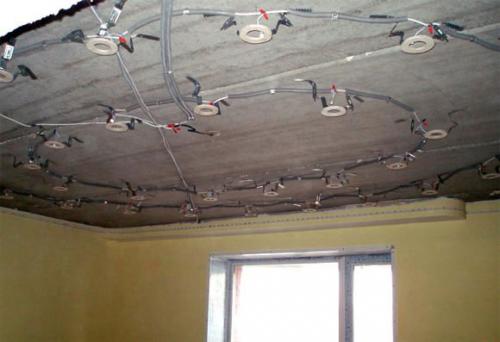

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.

Источник: https://natyazhnye-potolki.aystroika.info/novosti/kak-ustanovit-tochechnye-svetilniki-v-natyazhnoy-neobhodimye-materialy-i-instrumenty

Как повесить светодиодный светильник на натяжной потолок. Шаг #2 — подведение проводки

Основной подготовительный этап, предшествующий непосредственному монтажу – прокладка проводки для подключения к электросети. Для выполнения этой работы потребуются знания и опыт выполнения электромонтажных работ. Также в этом деле важно соблюдать правила безопасности. Если есть сомнения в собственных силах, лучше воспользоваться услугами электрика.

Первым делом следует составить план со схемой расположения всех электроустройств, которые планируется подключить. На базовом потолке проставляются метки в местах потенциального крепления светильников и отмечаются зоны прохождения проводов.

Важно, чтобы проводка была безопасной и могла обеспечить нужным напряжением все приборы. Поэтому к  выбору подходящего кабеля нужно подходить ответственно. Оптимальный вариант для этих целей – кабель формата ВВГнг с оболочкой пониженной горючести.

подбирается в зависимости от мощности и количества устанавливаемых светильников.

Специалисты рекомендуют располагать провода параллельно либо перпендикулярно в отношении потолка и стыка стен. Распределительные коробки нужно устанавливать так, чтобы к ним можно было легко подобраться для ремонта или обслуживания в дальнейшем

Перед тем, как приступить к работе, необходимо обесточить помещение, отключив электропитание в распределительном щитке. Проверить, присутствует ли подача тока, можно обычной индикаторной отверткой.

Затем нужно проложить заготовленный кабель к расчетным местам монтажа приборов. Прокладка открытым способом за натяжным потолком не рекомендуется: разумнее изолировать кабель защитной гофрой. Это обеспечит пожаробезопасность натяжной конструкции, предотвратит деформации покрытия, вероятные короткие замыкания и прорывы. Гофрированный кожух крепится к потолочной плите скобами.

Кабель разводится с небольшим технологическим запасом. При нехватке длины можно нарастить провод, для чего берут многожильные провода с запасом

Проводка закрепляется на базовом потолке с помощью специальных клипс или дюбель-хомутов. Они не должны провисать и прикасаться к натяжному полотну. Рекомендуемый шаг крепления – 50-90 см. Если провода пересекаются, следует дополнительно изолировать их в местах пересечений. До натягивания полотна важно проверить подачу напряжения для каждого светильника.

Основные нюансы грамотной прокладки электропроводки своими руками мы подробно рассмотрели в этой статье .
